Armatura i pribor za mjerenje protoka, tlaka i razine

Model

Opis

Tehnički podaci

3-ventilski blok DN6

·          za komplete mjerenja protoka i razine

Nazivni tlak: NP 400

Radna temp.: max 160°C

Otvor sjedišta: Ø6

-          s 4 vijka 7/16-20UNF

s 4 vijka M10

3-ventilski blok DN8

·          za komplete mjerenja protoka i razine

Nazivni tlak: NP 400

Radna temp.: max 400°C

Otvor sjedišta: Ø8

prikljuèak na pretvaraè

prikljuèak .1/2-14NPT-F

5-ventilski blok DN8

·          za komplete mjerenja protoka i razine

Nazivni tlak: NP 400

Radna temp.: max 540°C

Otvor sjedišta: Ø8

prikljuèak na pretvaraè

prikljuèak .1/2-14NPT-F

ZAPORNI VENTILI

·          za komplete mjerenja protoka, tlaka i razine

·          prema DIN 19208 i DIN 19207

·          prikljuèci G .1/2

·          ½-14NPTF

Nazivni tlak:      NP 160

                         NP  250

Visokotlaèni:     NP  320

                         NP  400

Kosi:                 NP  160

Manometarski: NP  250

Kondezioni lonac

·          za komplete mjerenja protoka

·          prema DIN 19211

Radni tlak:  max. 100bar

                   max. 200bar

                   max. 370bar

Kondezioni lonac

·          za komplete mjerenja razine

Radni tlak: max. 100bar

prikljuèak za zavarivanje na cijev

Odmuljni lonac

·          za komplete mjerenja razine i protoka

·          prema DIN 19211

Radni tlak: max.100bar

razina

protok

Mjerne prigušnice i staze

Model

Opis

Tehnièki podaci

Prema DIN normi

·          mjernje protoka tekuæina, pare i plinova

·          za ugradnju meðu prirubnice

·          za neagresivne medije i temperature do 400°C

Ugradbena mjera: 65mm

Nazivni otvor:

           DN 50-DN 500

Nazivni tlak: NP16-NP 100

Materijal:

zaslon s komorama: È.4572

prsten: È.1330

brtva: TESTNI UNIT

Prikljuèak: G 1/2

Prema ASA RF

·          mjernje protoka tekuæina, pare i plinova

·          za ugradnju meðu prirubnice prema ANSI B 16.5

·          za neagresivne medije i temperature do 400°C

Nazivni otvor: 1_1/2-20"

Nazivni tlak: 300lb i 600lb

Materijal:

zaslon: È.4572

prirubnica: È.1330

brtva: TESTNI UNIT

Prikljuèak: .1/2-14 NPT F

STAZE

·          mjernje protoka tekuæina, pare i plinova

·          za uvarivanje u cjevovod

·          za neagresivne medije i temperature do 400°C

Nazivni otvor: DN 10-40

Nazivni tlak: NP 16-100

Materijal:

cijev: È.4574

prsten s komorom: È.4574

oduzimaè tlaka: È.4574

Prikljuèak oduzimaèa: G 1/2

Osnovni princip mjerenja protoka zasniva se na Bernoullijevoj jednadžbi i zakonu kontinuiteta. Odnosno, ako se na mjestu suženja presjeka cijevi brzina povećava mora se smanjiti tlak. Pad tlaka zovemo diferencijalni tlak koji nam služi za mjerenje protoka q=c. dp. Protok je ovisan o drugom korjenu pada tlaka.

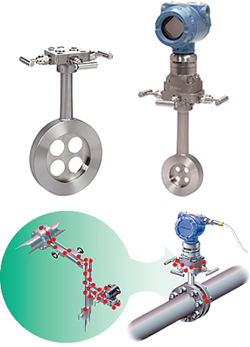

Mjerne prigušnice, mjerne staze i venturi cijevi proračunavamo, konstruiramo i izrađujemo po DIN 1952 I ISO5167 za sve medije kao što su plin, para i voda. Nazivni promjeri su od DN25 do DN500. Također uz mjerače protoka isporučujemo adekvatnu armaturu-zaporni ventili, blok ventili, prirubnice, lonce te ostale priključke. Mjerenje diferencijalnog tlaka vrši se SMART transmiterom sa digitalnim pokazivačem protoka. Napajanje transmitera je 24VDC izlaz 4-20mA.

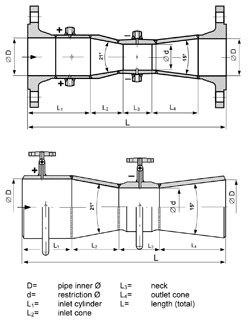

Venturi i Pito cijevi radimo prema zahtjevu naručioca a u skladu DIN standarda.
